Išsamus produkto aprašymas
Tipas: | Didelio ženklinimo greičio apvalių butelių lipdukų ženklinimo mašina, skirta automatiniam pieno ir sulčių stiklainiui | Privalumas: | Didelis greitis |
---|---|---|---|
Ženklinimo greitis: | 20-200vnt / min | Modelis: | Sulčių butelių ženklinimo mašina |
Butelio tipas: | Automatinis apvalaus butelio žymėjimo indelis | Etiketės tikslumas: | +/- 1/32" |
Mašinos dydis: | 2000 (ilgis) * 1100 (plotis) * 1300 (aukštis) mm | Etiketės aukštis: | 15–140 mm |
Etiketės ilgis: | 25-300mm |
Didelio ženklinimo greičio apvalių butelių lipdukų ženklinimo mašina, skirta automatiniam pieno ir sulčių stiklainiui
Naudojimas:
Didelio ženklinimo greičio apvalių butelių lipdukų ženklinimo mašina, skirta automatiniam pieno ir sulčių jaris, tinka priekiniam / galiniam, šoniniam skydeliui ir vyniojamajam etikečių aplikatoriui. Yra tvirta, patikima, ekonomiška slėgiui jautri ženklinimo sistema. Pieno ir sulčių stiklainis bei butelių etikečių lipdukų mašina integruojama į automatinę gamybos liniją.

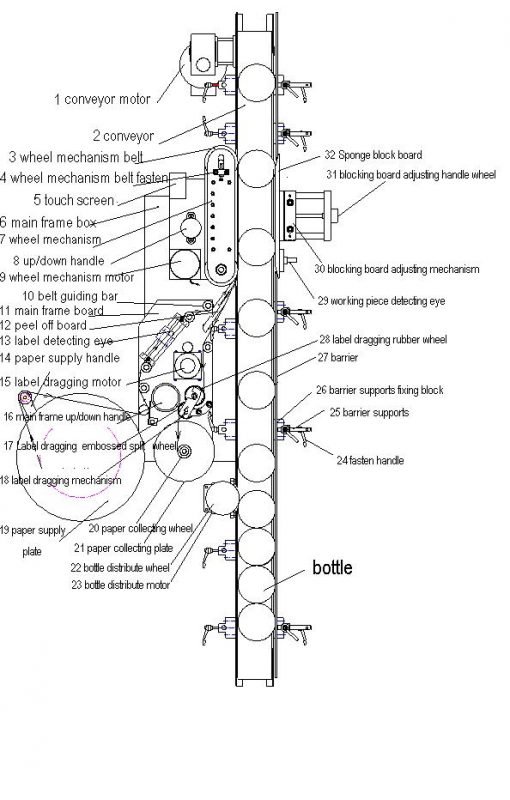

Scheminė diadrama:
NE. | dalis | NE. | dalis |
01 | Konvejerio variklis | 20 | Popieriaus rinkimo ratas |
02 | konvejeris | 21 | Popieriaus surinkimo plokštė |
03 | Rato diržas | 22 | Butelio paskirstymo ratas |
04 | Rato diržo tvirtinimo pagrindas | 23 | Butelio paskirstymo variklis |
05 | Liečiamas ekranas | 24 | Pritvirtinkite rankeną |
06 | Pagrindinė rėmo dėžutė | 25 | Barjerinės atramos |
07 | Rato mechanizmas | 26 | Barjeras palaiko tvirtinimo dalį |
08 | rato mechanizmo rankenos ratas aukštyn / žemyn | 27 | Barjeras |
09 | Rato mechanizmo variklis | 28 | Vilkiant etiketinį guminį ratą |
10 | Diržo kreipiamoji juosta | 29 | Darbinis elementas aptinka fotoelektrinę akį |
11 | Pagrindinė rėmo lenta | 30 | Blokinės plokštės reguliavimo mechanizmas |
12 | Nulupkite nuo laivo | 31 | Blokinės lentos reguliavimo rankenos ratas |
13 | Etiketė aptinka fotoelektrinę akį | 32 | Kempinių blokų lenta |
14 | Popieriaus tiekimo stabdžių rankena | ||
15 | Etiketės vilkimo variklis | ||
16 | Pagrindinio rėmo reguliavimo rankenos ratas | ||
17 | Etiketė, velkanti įspaustą padalytą ratą | ||
18 | Etikečių vilkimo mechanizmas | ||
19 | Popieriaus tiekimo plokštė |
Techniniai parametrai:
Pavadinimas: didelio ženklinimo greičio apvalių butelių lipdukų ženklinimo mašina automatiniam pieno ir sulčių stiklainiui
Ženklinimo greitis: 20-200 vnt / min
Objekto aukštis: 30-280mm
Objekto storis: 30-120mm
Etiketės aukštis: 15-140 mm
Etiketės ilgis: 25-300 mm
Etiketės ritinėlio vidinis skersmuo: 76 mm
Etiketės ritinėlio išorinis skersmuo: 380 mm
Ženklinimo tikslumas: ± 1 mm
Maitinimo šaltinis: 220V 50 / 60Hz 3,5KW
Dujų sąnaudos spausdintuvui: 5 kg / m2 (jei pridėsite kodavimo mašiną)
Etikečių klijavimo mašinos dydis: 2800 (L) × 1650 (W) × 1500 (H) mm
Etikečių klijavimo mašinos svoris: 120 kg

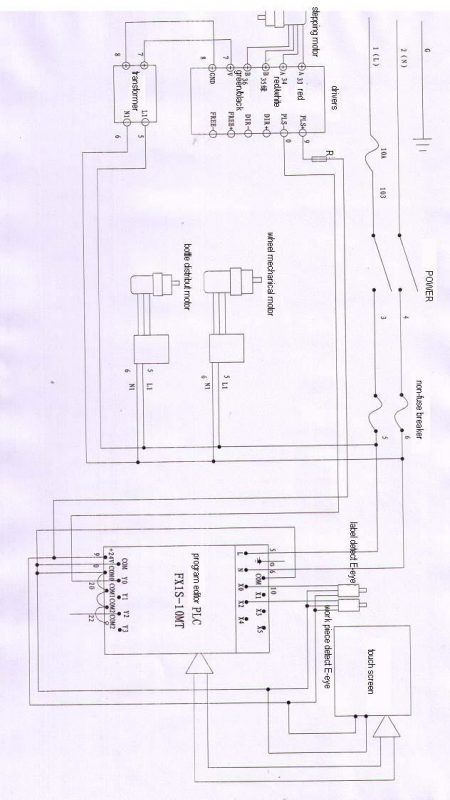

Grandinės diadrama:
maitinimas: 220V 1,5kw 50/60hz
Žyma: pramoninio ženklinimo mašina, stiklinių butelių etikečių klijavimo mašina
