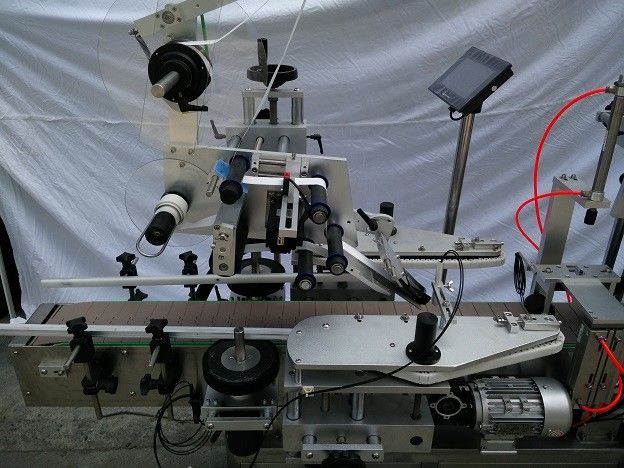

Plc garsi japonų „Mitsubishi“ prekės ženklo plokščio paviršiaus etikečių klijavimo mašina

Išsamus produkto aprašymas

Maitinimo šaltinis:	220 V 50/60 Hz 0,75 kW	Objekto aukštis:	30-200mm
Objekto plotis:	20-200 mm	Etiketės aukštis:	15–180 mm
Etiketės ilgis:	25-300mm	Ženklinimo tikslumas:	± 1 mm (išskyrus objekto ir etiketės klaidą)
Key1:	Etikečių aplikatorius	2 raktas:	Taurių etikečių klijavimo mašina
3 raktas:	Plokščių etikečių klijavimo mašina	Vardas:	PLC garsus japonų „MITSUBISHI“ prekės ženklo plokščio paviršiaus etikečių klijavimo įrankis su objekto aptikimo stebuklinga akimi

20–200 mm pločio plokščio paviršiaus etikečių klijavimo priemonė su viršutine ir galine šoninėmis etiketėmis

Techniniai parametrai

vardas	20–200 mm pločio plokščio paviršiaus etikečių klijavimo priemonė su viršutine ir galine šoninėmis etiketėmis
Ženklinimo greitis	20-200vnt / min
Objekto aukštis	30-200mm
Objekto storis	20–120 mm
Etiketės aukštis	15–110 mm
Etiketės ilgis	25-300mm
Etiketės ritinėlio vidinis skersmuo	76mm
Etiketės ritinėlio išorinis skersmuo	300 mm
Ženklinimo tikslumas	± 1 mm
Maitinimas	220 V 50/60 Hz 0,75 kW
Dujų sąnaudos spausdintuvui	5 kg / m2 (jei pridėsite kodavimo mašiną)
Etikečių klijavimo mašinos dydis	1600 (L) × 550 (W) × 1600 (H) mm
Etikečių klijavimo mašinos svoris	150kg

Konfigūracija:

Nr.	Dalis	prekės ženklą	kiekis
1	PLC	MITSUBISHI (Japonija)	1
2	Pagrindinis keitiklis	„DANFOSS“ (Danija)	1
3	HMI	WEINVIEW (Taivanas)	1
4	Servo ženklinimo variklis	DELTA (Taivanas)	1
5	Servo ženklinimo variklio vairuotojas	DELTA (Taivanas)	1
6	Konvejerio variklis	HY (Taivanas)	1
7	Konvejerio variklio pavarų dėžė	HY (Taivanas)	1
8	Stipinų variklis	GPG (Taivanas)	1
9	Stipinų variklio greičių dėžė	GPG (Taivanas)	1
10	objektas aptinka stebuklingą akį	OMRON (Japonija)	1
11	optinis pluoštas	OMRON (Japonija)	1
12	Etiketė aptinka stebuklingą akį	LEUZE (Vokietija)	1

pagrindinio rėmo ženklinimas:

Ši etikečių mašina yra svarbiausios dalys, kurios skiriasi, difuzinės dalys naudojamos skirtingai. Pagal specifikaciją galime pakoreguoti etiketės padėtį. 3 žingsniai, skirti reguliuoti aukštį

1. Norėdami pakelti ir nuleisti pagrindinį rėmą, sureguliuokite aukščio reguliavimo rankinį ratą.

2. Atliekant reguliavimo darbus atlaisvinkite universalią tvirtinimo rankeną ir, kai baigsite, užsukite.

3. Sureguliuokite nuimamos lentos padėtį, kol ji bus 2-3 mm atstumu nuo darbinės dalies.

4. Sureguliuokite dešinįjį / kairįjį reguliavimo ratą (3 brėžinys), kad pagrindinis rėmas pasislinktų prie ruošinio.

5. Reguliuodami pagrindinio rėmo padėtį, taip pat galite reguliuoti nulupto lentos padėtį pagal ruošinį.

Žyma: etikečių lipdukų mašina, plokščios etiketės aplikatorius
